本發明涉及汽車模具技術領域，具體為一種具有廢料掛鉤的汽車沖壓模具。

背景技術：

人們一說汽車，首先呈現在眼前的是汽車的車身。也就是說車身是汽車的標識性總成。車身代表了那款汽車的形象特征。汽車模具從狹義上講就是沖制汽車車身上所有沖壓件的模具的總稱。也就是"汽車車身沖壓模具"。例如，頂蓋翻邊模、橫梁加強板壓形模等。汽車模具最主要的組成部分就是覆蓋件模具。這類模具主要是冷沖模。廣義上的"汽車模具"是制造汽車上所有零件的模具總稱。例如，沖壓模具、注塑模具、鍛造模具、鑄造蠟?zāi)！⒉Ａ＞叩取Ｆ囓嚿砩系牡臎_壓件大體上分為覆蓋件、梁架件和一般沖壓件。能夠明顯表示汽車形象特征的沖壓件是汽車覆蓋件。因此，更加特指的汽車模具可以說成是"汽車覆蓋件沖壓模具"。簡稱汽車覆蓋件沖模。例如，前車門外板修邊模、前車門內板沖孔模等。隨著科學技術的發展，汽車模具也越來越多，而且功能也越來越強大，但是對于廢料的處理不夠成熟。

所以，如何設計一種具有廢料掛鉤的汽車沖壓模具，成為我們當前要解決的問題。

技術實現要素：

本發明的目的在于提供一種具有廢料掛鉤的汽車沖壓模具，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種具有廢料掛鉤的汽車沖壓模具，包括上模、下模、導板和底座，所述導板的頂端設有上模和下模，所述上模的頂端設有上模刀塊和料片，所述上模刀塊與上模通過旋轉軸活動連接，所述料片的側面設有掛鉤件，所述掛鉤件的底端設有底盤，所述下模的頂端設有壓料芯，所述下模的一側設有滑板和擋塊，所述滑板的底端設有槽口，所述槽口的側面設有固定板，所述導板的頂端安裝有凹槽和對稱的導柱，所述凹槽的內部安裝有成型凸模，所述成型凸模的頂端設有安全蓋板，所述導板的底端設有底座，所述底座的底端安裝有支撐柱。

進一步的，所述掛鉤件與料片通過螺釘固定連接。

進一步的，所述安全蓋板的頂端設有卡扣。

進一步的，所述導板與底座通過第一螺栓和第二螺栓固定連接。

進一步的，所述掛鉤件的側面安裝有廢料盤。

與現有技術相比，本發明的有益效果是：該種具有廢料掛鉤的汽車沖壓模具中，通過壓料芯實現了料片的導向作用，通過上模刀塊實現了模具的修邊作業，通過掛鉤件實現了廢料的移動和處理，廢料盤能夠裝置廢料，部分廢料會有滑板進入槽口處理，提高了廢料處理的效率，通過第一螺栓和第二螺栓提高了導板和底座的固定效果，固定板能夠?qū)Σ劭谶M(jìn)行固定，通過導板上的導柱能夠控制方向。

附圖說明

圖1是本發明的整體結構示意圖；

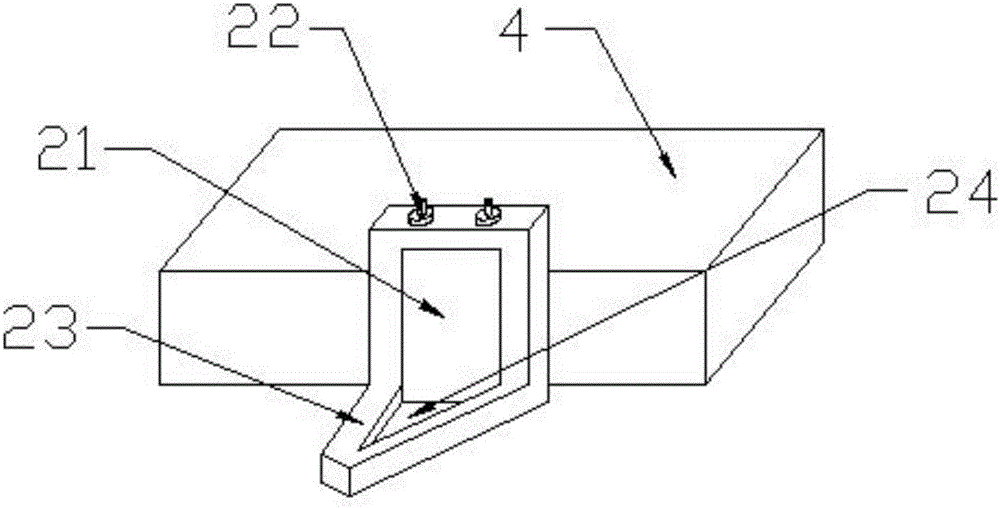

圖2是本發明的局部結構示意圖；

圖中：1-旋轉軸；2-上模刀塊；3-壓料芯；4-料片；5-卡扣；6-成型凸模；7-上模；8-導柱；9-第一螺栓；10-導板；11-下模；12-第二螺栓；13-支撐柱；14-底座；15-固定板；16-擋塊；17-槽口；18-滑板；19-凹槽；20-安全蓋板；21-掛鉤件；22-螺釘；23-底盤；24-廢料盤。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種具有廢料掛鉤的汽車沖壓模具，包括上模7、下模11、導板10和底座14，所述導板10的頂端設有上模7和下模11，所述上模7的頂端設有上模刀塊2和料片4，所述上模刀塊2與上模7通過旋轉軸1活動連接，所述料片4的側面設有掛鉤件21，所述掛鉤件21的底端設有底盤23，所述下模11的頂端設有壓料芯3，所述下模11的一側設有滑板18和擋塊16，所述滑板18的底端設有槽口17，所述槽口17的側面設有固定板15，所述導板10的頂端安裝有凹槽19和對稱的導柱8，所述凹槽19的內部安裝有成型凸模6，所述成型凸模6的頂端設有安全蓋板20，所述導板10的底端設有底座14，所述底座14的底端安裝有支撐柱13。

進一步的，所述掛鉤件21與料片4通過螺釘22固定連接，將掛鉤件21固定于料片4上。

進一步的，所述安全蓋板20的頂端設有卡扣5，能夠關閉安全蓋板20。

進一步的，所述導板10與底座14通過第一螺栓9和第二螺栓12固定連接，提高其固定效果。

進一步的，所述掛鉤件21的側面安裝有廢料盤24，所述廢料盤24能夠裝置廢料。

工作原理：首先，打開開關后，裝置能夠啟動，將模具放置與成型凸模6上，上模7下滑，由壓料芯3提供導向作用，當模具閉合后，上模刀塊2進行修邊作業，上模刀塊2與掛鉤件21向下移動，當上模刀塊2完成修邊之后，廢料會裝在廢料盤24中，掛鉤件21勾住廢料向上模7移動，并且上模7和下模11頂上的廢料會經過滑板18和擋塊16，進入槽口19中，進行廢料處理，這樣能夠提高廢料處理的效率，從而提高了生產效率。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
