本實用新型涉及生活電器領域，具體而言，涉及一種插頭組件。

背景技術：

目前電動車充電器的充電插頭大都是直頭的，在對電動車進行充電時受外力的作用，插頭容易脫落，造成充電中斷，且插頭掉落容易引起安全隱患。部分充電器充電插口為彎頭的，但是沒有其他保護措施，在受外力的作用時，插頭也容易脫落，造成充電中斷和安全隱患。

技術實現要素：

本實用新型旨在至少解決現有技術或相關技術中存在的技術問題之一。

為此，本實用新型的一個目的在于提出了一種插頭組件。

有鑒于此，根據本實用新型的一個目的，提出了一種插頭組件，包括：插頭，插頭為曲線形插頭；電源線，電源線為彈簧電源線，電源線的一端與插頭的一端相連接。

本實用新型提供的一種插頭組件包括插頭和電源線。電源線為彈簧電源線，具有彈性持久，螺旋結構穩定、伸縮自如的特點，使得插頭組件在受到外力扯拽時，彈簧電源線會伸長，進而憑借自身結構的特點能有效的吸收外力，使得傳遞到插頭的作用力大大的減小，進而有效的避免了插頭組件在工作時因外力作用而脫落的情況發生；進一步的，插頭為曲線形插頭，對插頭組件與充電插口結合處的受力位置起到支撐的作用，減小了插頭處的作用力，降低了事故發生的概率。

根據本實用新型上述的插頭組件，還可以具有以下附加技術特征：

在上述技術方案中，優選地，插頭的一端為接線端，插頭的另一端為插頭端，接線端連接電源線。

在該技術方案中，插頭的接線端連接彈性電源線，減小了傳遞到插頭的作用力，有效的避免了插頭組件在工作時因外力作用而脫落的情況發生。

上述任一技術方案中，優選地，插頭組件還包括：固定部，固定部為彈性固定部，固定部為具有開口的半球形結構；固定部套設在插頭上，固定部的開口朝向插頭端。

在該技術方案中，通過在插頭上設置半球形的彈性固定部，使得插頭組件與充電插口結合時，插頭插入充電插口中，彈性固定部受到壓力的作用，利用自身的彈性形變將固定部內部的空氣排出，進而吸附在充電插口的端面上，增強了插頭組件的結構穩固性，同時，具有防水防塵的作用；進一步的，固定部吸附在充電插口的端面上，可以避免兒童由于扣觸插頭而發生危險。

上述任一技術方案中，優選地，插頭端端面伸出固定部的開口端面。

在該技術方案中，插頭端端面伸出固定部的開口端面，使得插頭插入充電插口時，便于固定部利用自身的彈性形變將固定部內部的空氣排出，進而實現加固插頭組件的目的。

上述任一技術方案中，優選地，所述固定部為吸盤。

在該技術方案中，插頭插入充電插口，吸盤與充電插口的端面相貼合，進而吸附在充電插口的端面上，增強了插頭組件的結構穩固性，且具有防水防塵的作用。

上述任一技術方案中，優選地，吸盤為塑膠吸盤。

在該技術方案中，吸盤為塑膠吸盤具有很好的吸附效果，增強了插頭組件的結構穩固性。

上述任一技術方案中，優選地，插頭截面形狀呈“L”形。

在該技術方案中，插頭截面形狀呈“L”形，對插頭組件與充電插口結合處的受力位置起到支撐的作用，當插頭組件收到向下的拉力時，“L”形插頭可以起到保護的作用，使得傳遞到插頭處的力比較小，進而防止插頭組件的脫落。

上述任一技術方案中，優選地，插頭截面形狀呈“凹”字形。

在該技術方案中，插頭截面形狀呈“凹”字形，對插頭組件與充電插口結合處的受力位置起到支撐的作用，當插頭組件收到向下的拉力時，“凹”字形插頭可以起到保護的作用，使得傳遞到插頭處的力比較小，進而防止插頭組件的脫落。

上述任一技術方案中，優選地，插頭組件還包括：防水薄膜，設置在插頭上。

在該技術方案中，防水薄膜設置在插頭上，增強了插頭整體的防水性，減少了漏電發生的頻次；同時，使得插頭外部與空氣隔絕，減緩了插頭的老化速度，延長了插頭的使用壽命。

上述任一技術方案中，優選地，電源線與插頭為一體式結構。

在該技術方案中，電源線與插頭為一體式結構，使得插頭的結構緊湊且穩定可靠，加工工藝簡單，耗時少，生產成本低。

本實用新型的附加方面和優點將在下面的描述部分中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：

圖1是本實用新型一個實施例的插頭組件的結構示意圖；

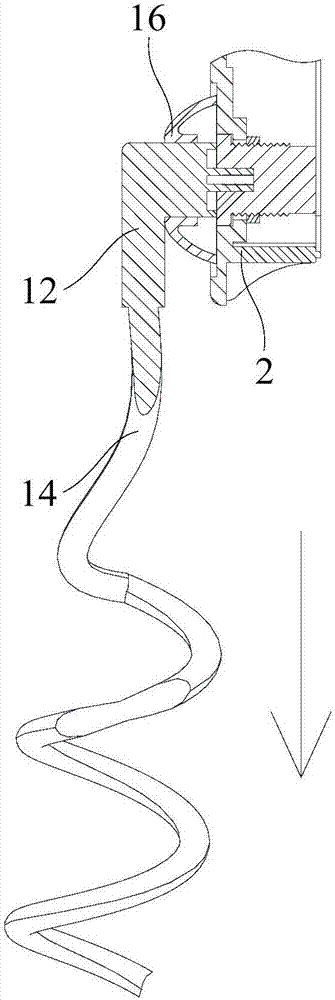

圖2是本實用新型一個實施例的插頭組件的剖視圖。

其中，圖1和圖2中附圖標記與部件名稱之間的對應關系為：

1插頭組件，12插頭，122接線端，124插頭端，14電源線，16固定部，2充電插口。

具體實施方式

為了能夠更清楚地理解本實用新型的上述目的、特征和優點，下面結合附圖和具體實施方式對本實用新型進行進一步的詳細描述。需要說明的是，在不沖突的情況下，本申請的實施例及實施例中的特征可以相互組合。

在下面的描述中闡述了很多具體細節以便于充分理解本實用新型，但是，本實用新型還可以采用其他不同于在此描述的其他方式來實施，因此，本實用新型的保護范圍并不受下面公開的具體實施例的限制。

下面參照圖1和圖2描述根據本實用新型一些實施例所述插頭組件1。

如圖1和圖2所示，本實用新型第一方面的實施例提出了一種插頭組件1，包括：插頭12，插頭12為曲線形插頭12；電源線14，電源線14為彈簧電源線14，電源線14的一端與插頭12的一端相連接。

本實用新型提供的一種插頭組件1包括插頭12和電源線14。如圖2所示，箭頭方向為插頭組件1的受力方向，電源線14為彈簧電源線14，具有彈性持久，螺旋結構穩定、伸縮自如的特點，使得插頭組件1在受到外力扯拽時，彈簧電源線14會伸長，進而憑借自身結構的特點能有效的吸收外力，使得傳遞到插頭12的作用力大大的減小，進而有效的避免了插頭組件1在工作時因外力作用而脫落的情況發生；進一步的，插頭12為曲線形插頭12，對插頭組件1與充電插口2結合處的受力位置起到支撐的作用，減小了插頭12處的作用力，降低了事故發生的概率。

在本實用新型的一個實施例中，優選地，如圖1所示，插頭12的一端為接線端122，插頭12的另一端為插頭端124，接線端122連接電源線14。

在該實施例中，插頭12的接線端122連接彈性電源線14，減小了傳遞到插頭12的作用力，有效的避免了插頭組件1在工作時因外力作用而脫落的情況發生。

在本實用新型的一個實施例中，優選地，如圖2所示，插頭組件1還包括：固定部16，固定部16為彈性固定部16，固定部16為具有開口的半球形結構；固定部16套設在插頭12上，固定部16的開口朝向插頭端124。

在該實施例中，通過在插頭12上設置半球形的彈性固定部16，使得插頭組件1與充電插口2結合時，插頭12插入充電插口2中，彈性固定部16受到壓力的作用，利用自身的彈性形變將固定部16內部的空氣排出，進而吸附在充電插口2的端面上，增強了插頭組件1的結構穩固性，同時，具有防水防塵的作用；進一步的，固定部16吸附在充電插口2的端面上，可以避免兒童由于扣觸插頭12而發生危險。

在本實用新型的一個實施例中，優選地，如圖2所示，插頭端124端面伸出固定部16的開口端面。

在該實施例中，插頭端124端面伸出固定部16的開口端面，使得插頭12插入充電插口2時，便于固定部16利用自身的彈性形變將固定部16內部的空氣排出，進而實現加固插頭組件1的目的。

在本實用新型的一個實施例中，優選地，固定部16為吸盤。

在該實施例中，插頭12插入充電插口2，吸盤與充電插口2的端面相貼合，進而吸附在充電插口2的端面上，增強了插頭組件1的結構穩固性，且具有防水防塵的作用。

在本實用新型的一個實施例中，優選地，吸盤為塑膠吸盤。

在該實施例中，吸盤為塑膠吸盤具有很好的吸附效果，增強了插頭組件1的結構穩固性。

在本實用新型的一個實施例中，優選地，如圖2所示，插頭12截面形狀呈“L”形。

在該實施例中，插頭12截面形狀呈“L”形，對插頭組件1與充電插口2結合處的受力位置起到支撐的作用，當插頭組件1收到向下的拉力時，“L”形插頭12可以起到保護的作用，使得傳遞到插頭12處的力比較小，進而防止插頭組件1的脫落。

在本實用新型的一個實施例中，優選地，插頭12截面形狀呈“凹”字形。

在該實施例中，插頭12截面形狀呈“凹”字形，對插頭組件1與充電插口2結合處的受力位置起到支撐的作用，當插頭組件1收到向下的拉力時，“凹”字形插頭12可以起到保護的作用，使得傳遞到插頭12處的力比較小，進而防止插頭組件1的脫落。

在本實用新型的一個實施例中，優選地，插頭組件1還包括：防水薄膜，設置在插頭12上。

在該實施例中，防水薄膜設置在插頭12上，增強了插頭12整體的防水性，減少了漏電發生的頻次；同時，使得插頭12外部與空氣隔絕，減緩了插頭12的老化速度，延長了插頭12的使用壽命。

在本實用新型的一個實施例中，優選地，電源線14與插頭12為一體式結構。

在該實施例中，電源線14與插頭12為一體式結構，使得插頭12的結構緊湊且穩定可靠，加工工藝簡單，耗時少，生產成本低。

在本實用新型中，術語“多個”則指兩個或兩個以上，除非另有明確的限定。術語“安裝”、“相連”、“連接”、“固定”等術語均應做廣義理解，例如，“連接”可以是固定連接，也可以是可拆卸連接，或一體地連接；“相連”可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本說明書的描述中，術語“一個實施例”、“一些實施例”、“具體實施例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或實例。而且，描述的具體特征、結構、材料或特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
