本實用新型涉及加工裝置技術領域，尤其涉及一種層削裝置。

背景技術：

在現有的技術中，切割海綿時需要使用海綿平切機，將待切割的海綿放置于加工臺上，加工臺帶動海綿穿過架子上的切刀而實現對海綿的切割，切刀通常是環形的刀帶，工作時刀帶往復運動或沿著單一方向轉動。現有的用于切割海綿的設備，由于設計缺陷，工作時，刀帶發生抖動，特別是當?shù)稁Ц咚俎D(zhuǎn)動時，抖動加劇，嚴重限制了切割效率的提高，減少了刀帶的使用壽命。工作一段時間后刀帶發生松弛，嚴重影響切割精度。

因此有必要提供一種切割精度高、效率高的層削設備。

技術實現要素：

本實用新型的目的在于針對現有技術的不足提供一種層削裝置，切削精度高，刀帶使用壽命長。

為實現上述目的，本實用新型的一種層削裝置，包括刀帶和龍門架，刀帶可轉動設置于龍門架，還包括刀帶輪、用于驅動刀帶轉動的刀帶驅動輪、用于張緊刀帶的刀帶調整裝置，刀帶調整裝置設置于龍門架，刀帶輪樞接于刀帶調整裝置，刀帶驅動輪樞接于龍門架，刀帶的兩端分別與刀帶驅動輪、刀帶輪連接；還包括用于保護刀帶的刀帶保護裝置。

優選的，所述刀帶調整裝置包括輪軸、滑臺、滑座以及用于驅動滑臺相對于滑座移動的驅動裝置，滑座安裝于龍門架，滑臺滑動設置于滑座，輪軸安裝于滑臺，刀帶輪樞接于輪軸的一端；所述驅動裝置包括拉桿、螺母套和手動輪，拉桿的一端與滑臺連接，拉桿的另一端螺接于螺母套的一端，手動輪固定于螺母套的另一端。

優選的，所述刀帶調整裝置還包括用于調整輪軸的軸線的傾斜角度的微調組件，所述滑臺的中部設置有安裝孔，輪軸通過軸承安裝于安裝孔的一端，所述微調組件包括沿著安裝孔的圓周方向間隔設置的多個微調螺桿，微調螺桿螺接于滑臺，微調螺桿的一端抵接于輪軸的另一端。

優選的，所述微調螺桿設置有四個，四個微調螺桿沿著圓周方向均勻分布。

優選的，所述輪軸的另一端設置有方軸段，微調螺桿的一端抵接于方軸段的平面。

優選的，還包括刀帶保護裝置，刀帶保護裝置包括保護帶和保護帶張緊組件，保護帶張緊組件包括基座、偏轉柄、保護帶固定件，基座安裝于龍門架，保護帶固定件的一端向上傾斜形成傾斜部，保護帶的一端固定于傾斜部，保護帶固定件的另一端安裝于偏轉柄的一端，偏轉柄的中部樞接于基座，還包括用于調整偏轉柄偏轉角度的偏轉微調組件，偏轉微調組件與偏轉柄連接；所述保護帶張緊組件設置有兩組，保護帶的兩端分別與保護帶張緊組件連接。

優選的，所述偏轉微調組件包括與基座螺接的微調螺釘，微調螺釘?shù)纸佑谄D(zhuǎn)柄的另一端；所述微調螺釘設置有兩個，兩個微調螺釘對頂設置。

優選的，所述刀帶保護裝置還包括用于張緊保護帶的張緊螺釘和頂緊斜楔，張緊螺釘螺接于保護帶固定件的另一端且抵接于頂緊斜楔，頂緊斜楔設置于張緊螺釘和保護帶之間。

優選的，還包括磨刀裝置，磨刀裝置包括磨刀組件，磨刀組件包括砂輪、驅動電機、滑動臺和滑動基座，砂輪設置于驅動電機的輸出軸，驅動電機安裝于滑動臺，滑動臺滑動設置于滑動基座；磨刀組件還包括用于調整滑動臺和滑動基座相對位置的調節組件；所述磨刀組件設置有兩組，兩組磨刀組件的砂輪分別設置于刀帶的兩側。

優選的，所述調節組件包括螺桿軸和調節手輪，螺桿軸的一端樞接于滑動臺，螺桿軸的中部螺接于滑動基座，調節手輪固定于螺桿軸的另一端。

優選的，所述砂輪的回轉軸線與刀帶之間的夾角a為75°~86°。

優選的，所述兩組磨刀組件的砂輪的回轉軸線的夾角b為160°~175°。

本實用新型的有益效果：本實用新型的一種層削裝置，刀帶調整裝置用于張緊刀帶，調整裝置調節刀帶輪和刀帶驅動輪之間的距離，從而實現張緊刀帶，避免刀帶松弛，提高層削精度，刀帶保護裝置用于保護刀帶，延長刀帶使用壽命。工作時，刀帶保護裝置用于提高刀帶的穩定性，避免刀帶層切海綿時發生抖動，提高刀帶的層切精度，便于提高切割效率，延長了刀帶的使用壽命。

附圖說明

圖1為本實用新型的前視結構示意圖。

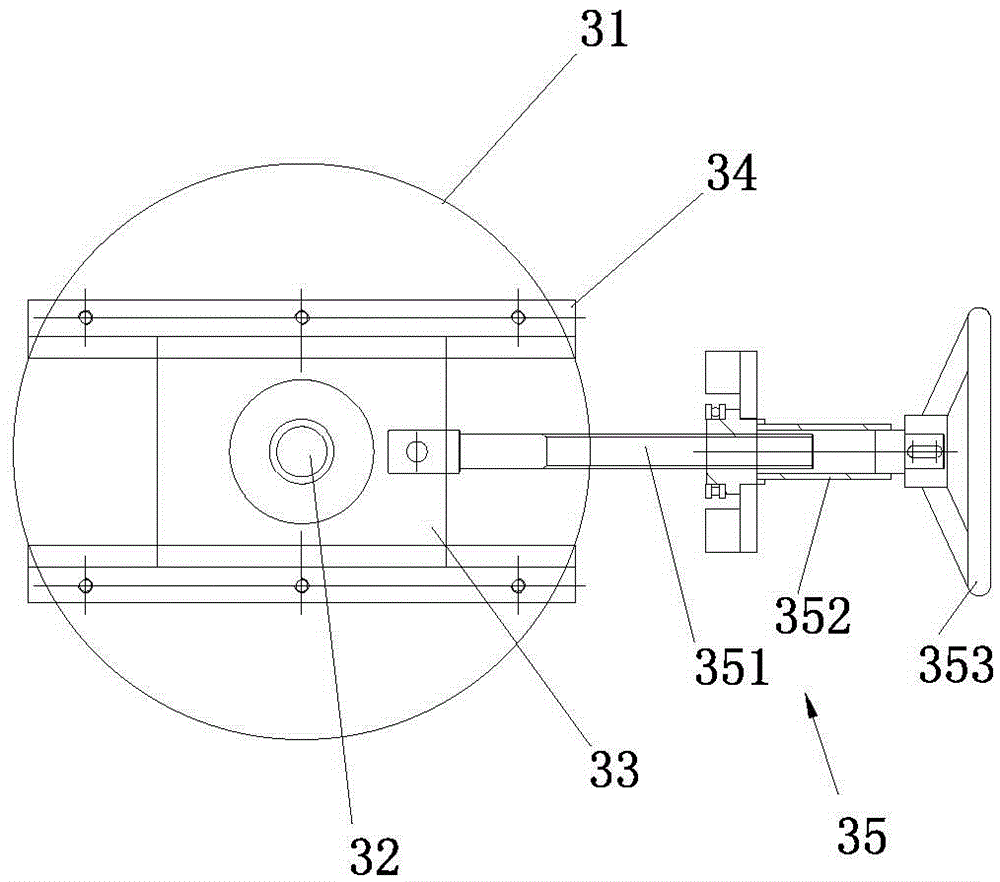

圖2為本實用新型的刀帶調整裝置的前視結構示意圖。
