本實用新型涉及樣車試制領域，尤其涉及各車型平臺發動機動力系統的柔性裝配。

背景技術：

一般單臺發動機動力系統裝配時，通常將發動機包裝木箱作為支撐進行裝配，該方法定位固定不牢靠，易在裝配過程受力發生側翻，也不方便總成的物流運輸，其只適合無節拍要求的零星造車。

一般整車廠的發動機動力系統是在總裝線邊的吊裝線上裝配完成的，吊裝線設備投入大，場地要求高，只適合大規模的生產制造；而車輛在研發試制階段，批量并不是很大，也不可能配備專門的總裝線，在裝配發動機時缺乏一種能夠滿足安全性、兼容性的便捷工裝。

技術實現要素：

本實用新型所要解決的技術問題是提供一種發動機柔性分拼小車工裝，該工裝通過更換發動機定位銷和調整支撐腳的位置可以滿足多款發動機動力總成的裝配，實現了工裝的柔性使用、發動機快速定位、變速箱快速支撐；特別適合小批量裝配和節拍要求。

本實用新型是這樣實現的：一種發動機柔性分拼小車工裝，包括工裝底板，所述工裝底板上設置有安裝螺孔構成的矩陣，工裝底板上通過安裝螺孔沿軸向順次裝有發動機定位支撐腳、發動機平面支撐腳和變速箱支撐腳，所述發動機定位支撐腳和發動機平面支撐腳各自由一對支撐架構成，所述支撐架包括固定座、L型支架和定位桿，所述定位桿沿豎直方向設置有一排安裝孔，定位桿選擇適當高度的至少兩個安裝孔用螺栓固定安裝在L型支架上，所述L型支架底部開設有沿工裝底板徑向的定位槽，所述L型支架用螺栓通過定位槽與固定座相連，所述固定座固定安裝在工裝底板上。

所述的變速箱支撐腳包括支撐底板、支撐座、支撐螺桿和限位螺母，所述支撐底板固定安裝在工裝底板上，所述支撐座鉸接在支撐底板上且由螺栓緊固，所述限位螺母固定在支撐座的頂部，所述支撐螺桿與限位螺母相配合。

所述工裝底板底部設置有移動輪，工裝底板一側邊設置有扶手。

所述固定座和支撐底板上沿工裝底板的軸向開設有腰形孔，固定座和支撐底板用螺栓通過腰形孔與工裝底板相連。

本實用新型發動機柔性分拼小車工裝通過更換發動機定位銷和調整支撐腳的位置可以滿足多款發動機動力總成的裝配，實現了工裝的柔性使用、發動機快速定位、變速箱快速支撐；特別適合小批量裝配和節拍要求，同時具有安全可靠性、方便快捷性、兼容性等優點，整體結構布置簡單緊湊，操作方便。

附圖說明

圖1為本實用新型發動機柔性分拼小車工裝的主視示意圖；

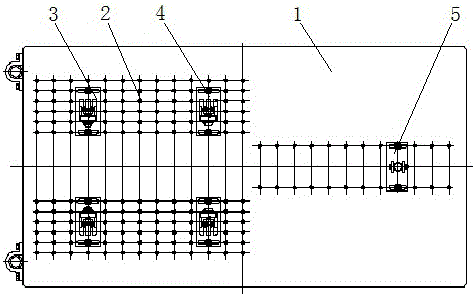

圖2為本實用新型的俯視示意圖；

圖3為本實用新型中支撐架的結構主視示意圖；

圖4為支撐架的側視示意圖；

圖5為支撐架的俯視示意圖；

圖6為本實用新型中變速箱支撐腳的主視示意圖；

圖7為變速箱支撐腳的俯視示意圖。

圖中：1工裝底板、2安裝螺孔、3發動機定位支撐腳、4發動機平面支撐腳、5變速箱支撐腳、6固定座、7L型支架、8定位桿、9安裝孔、10定位槽、11腰形孔、12支撐底板、13支撐座、14支撐螺桿、15限位螺母、16移動輪、17扶手。

具體實施方式

下面結合具體實施例，進一步闡述本實用新型。應理解，這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。此外應理解，在閱讀了本實用新型表述的內容之后，本領域技術人員可以對本實用新型作各種改動或修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。

實施例1

如圖1、2、3、4、5所示，一種發動機柔性分拼小車工裝，包括工裝底板1，所述工裝底板1上設置有安裝螺孔2構成的矩陣，工裝底板1上通過安裝螺孔2沿軸向順次裝有發動機定位支撐腳3、發動機平面支撐腳4和變速箱支撐腳5，所述發動機定位支撐腳3和發動機平面支撐腳4各自由一對支撐架構成，所述支撐架包括固定座6、L型支架7和定位桿8，所述定位桿8沿豎直方向設置有一排安裝孔9，定位桿8選擇適當高度的至少兩個安裝孔9用螺栓固定安裝在L型支架7上，所述L型支架7底部開設有沿工裝底板1徑向的定位槽10，所述L型支架7用螺栓通過定位槽10與固定座6相連，所述固定座6固定安裝在工裝底板1上。

在本實施例中，如圖6、7所示，所述的變速箱支撐腳5包括支撐底板12、支撐座13、支撐螺桿14和限位螺母15，所述支撐底板12固定安裝在工裝底板1上，所述支撐座13鉸接在支撐底板12上且由螺栓緊固，所述限位螺母15固定在支撐座13的頂部，所述支撐螺桿14與限位螺母15相配合。

為了便于整個工裝的移動，所述工裝底板1底部設置有移動輪16，工裝底板1一側邊設置有扶手17，這樣整個工裝就變?yōu)橐粋€(gè)小車，無需調運設備即可自由推動到所需要的安裝位置。

在本實施例中，為了實現各個支撐位置軸向的微調，所述固定座6和支撐底板12上沿工裝底板1的軸向開設有腰形孔11，固定座6和支撐底板12用螺栓通過腰形孔11與工裝底板1相連。

本實用新型在使用時，以工裝底板1的軸向?yàn)閄向、徑向?yàn)閅向、豎直方向?yàn)閆向；

首先利用安裝螺孔2構成的矩陣根據需要大致確定發動機定位支撐腳3、發動機平面支撐腳4和變速箱支撐腳5的位置后，發動機定位支撐腳3和發動機平面支撐腳4的Z向支撐高度通過選取適當?shù)陌惭b孔9實現調節，定位支撐腳3和發動機平面支撐腳4的Y向位置通過改變螺栓在定位槽10內的位置實現微調，定位支撐腳3和發動機平面支撐腳4的Y向位置通過改變螺栓在腰形孔11內的位置實現微調；

然后在定位變速箱時，首先松開支撐底板12與支撐座13之間的緊固螺栓，變速箱支撐腳5在變速箱裝配時是放倒的，讓出安裝的空間，在變速箱裝配完成后將支撐座13旋轉90°并鎖緊，使支撐螺桿14支撐于變速箱的底部受力點。通過旋轉支撐螺桿14改變Z向的支撐高度。
