本發明涉及一種裝配一體機，特別涉及一種轉子總成裝配一體機。

背景技術：

電機是將電能轉化為機械能最直接有效的方式，各種類型的電機廣泛應用于家用電器和國民經濟生產的各部門。國內的電機行業發展相對成熟，但生產工藝還是比較粗糙的。目前很多企業在電機生產組裝方面還處在手動加工,或依靠簡易的設備工裝半自動化生產。其產品的可靠性，穩定性，一致性難以得到保障，不僅加工產品質量得不到保障，而且生產效率低，進而增加了生產成本。隨著工業智能化程度的提高，很多企業需要自動化的產線來幫助企業完成升級。

技術實現要素：

本發明所要解決的技術問題是克服現有技術的不足，提供了一種高自動化、高生產效率、成本低且生產產品質量高的轉子總成裝配一體機。

本發明所采用的技術方案是：本發明包括機架，所述轉子總成裝配一體機還包括設于所述機架上且相互配合的轉子和軸預裝機構、軸承和帶輪上料機構及軸承和帶輪裝配機構，所述軸承和帶輪裝配機構包括伺服壓力機，所述伺服壓力機上設有反饋裝置。

進一步，所述轉子和軸預裝機構包括轉子傳送帶、軸導軌、滑軌、設于所述傳送帶末端的裝軸立板、設于所述裝軸立板上方且與所述滑軌配合的機械手及設于所述機械手上方的導向軌，所述軸導軌末端設有旋轉桿，所述旋轉桿上設有軸通孔和旋轉塊，所述旋轉桿前方還設有軸檔桿，所述旋轉桿、所述導向軌、所述機械手及所述裝軸立板的位置相互對應。

進一步，所述旋轉桿、所述機械手及所述裝軸大立板上均設有與其相互配合的氣缸和傳感器；所述導向軌由兩片相互對稱的滑板和彈簧機構組成。

進一步，所述軸承和帶輪上料機構包括轉動轉柱、設于所述轉動轉柱上的擺桿組、設于所述擺桿組上端的擺盤及物料槽，所述擺桿組包括若干環形陣列分布的擺桿，所述擺盤上設有缺口，所述缺口與所述擺桿相互配合；所述物料槽為兩塊相互垂直的所述物塊拼接合成，所述物料槽一端設有與所述擺桿組配合的進料口，所述進料口一端設有補料氣缸，所述物料槽垂直連接處設有推料氣缸，所述物料槽另一端設有出料口。

進一步，所述軸承和帶輪上料機構還包括上料傳感器和步進電機，所述上料傳感器與所述擺桿組配合連接，所述步進電機與所述轉動轉柱鏈接。

進一步，所述軸承和帶輪裝配機構包括受壓槽、導向盤、彈簧柱及伺服壓力機，所述受壓槽設于所述出料口處，所述導向盤設于所述受壓槽上方，所述彈簧柱設于所述受壓槽上與所述導向盤配合，所述伺服壓力機設于所述導向盤上方且與所述受壓槽配合，所述軸承和帶輪裝配機構還包括與所述受壓槽鏈接的往返氣缸。

進一步，所述伺服壓力機還設有壓頭、屏幕及指示燈，所述屏幕與所述反饋裝置相互配合。

進一步，所述轉子總成裝配一體機還包括控制系統，所述傳感器、上料傳感器、氣缸、推動氣缸、伺服壓力機及反饋裝置均與所述控制系統電性連接。

進一步，所述軸承你和帶輪上料機構數量為三個，分別為下端軸承上料機構、上端軸承上料機構和上端帶輪上料機構。

進一步，所述軸承和帶輪裝配機構數量為兩個，為下端軸承裝配機構和上端軸承和帶輪裝配機構，所述下端軸承轉配機構與所述下端軸承上料機構配合，所述上端軸承和帶輪裝配機構同時與所述上端軸承上料機構和上端帶輪上料機構相互配合。

本發明的有益效果是：由于本發明包括機架，所述轉子總成裝配一體機還包括設于所述機架上且相互配合的轉子和軸預裝機構、軸承和帶輪上料機構及軸承和帶輪裝配機構，所述軸承和帶輪裝配機構包括伺服壓力機，所述伺服壓力機上設有反饋裝置，所以，本發明自動化程度高，與現有的成產技術相比，本發明完成由上料、加工、檢測、出料全自動化生產需求。相比傳統的手工組裝，轉子總成裝配一體機實現自動化，提高產能效率，節約人力成本，降低勞動強度。而且采用所述伺服壓力機壓入軸、軸承和帶輪，對產品的質量有更精確的控制，避免了人為操作帶來的返修和報廢。此外和市場的半自動化設備相比，我們有一套完善方案，而非獨立的某一個動作自動化，做到智能生產的水平。其中在產品組裝過程提供數據反饋，在壓入軸、軸承和帶輪的時候，如果配合過盈量太大壓不進去，反饋壓力數據判斷為不良品，然后停止壓入避免產品徹底報廢和工作臺受損。

附圖說明

圖1為所述轉子和軸預裝機構結構示意圖；

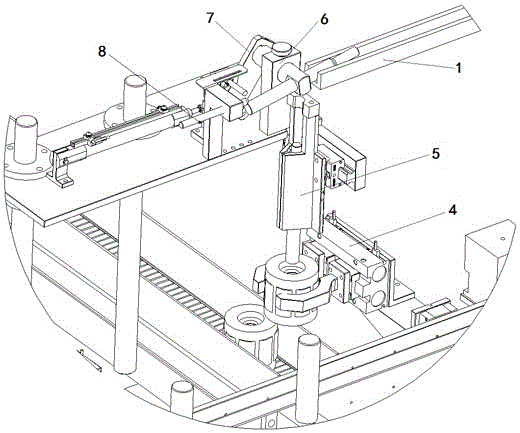

圖2為圖1部分結構放大示意圖；

圖3為所述軸承和帶輪上料機構結構示意圖；

圖4為所述軸承和帶輪裝配機構結構示意圖；

圖5為所述伺服壓力機的結構示意圖；

圖6為本發明整體結構示意圖；

圖7為圖6去除所述伺服壓力機的俯視示意圖。

具體實施方式

如圖1至圖6所示，本發明包括機架，所述轉子總成裝配一體機還包括設于所述機架上且相互配合的轉子和軸預裝機構、軸承和帶輪上料機構及軸承和帶輪裝配機構，所述軸承和帶輪裝配機構包括伺服壓力機，所述伺服壓力機上設有反饋裝置。

在本實施例中，所述轉子和軸預裝機構包括轉子傳送帶、軸導軌1、滑軌2、設于所述傳送帶末端的裝軸立板3、設于所述裝軸立板3上方且與所述滑軌2配合的機械手4及設于所述機械手4上方的導向軌5，所述軸導軌1末端設有旋轉桿6，所述旋轉桿6上設有軸通孔和旋轉塊7，所述旋轉桿6前方還設有軸檔桿8，所述旋轉桿6、所述導向軌5、所述機械手4及所述裝軸立板3的位置相互對應；所述旋轉桿6、所述機械手4及所述裝軸立板3上均設有與其相互配合的氣缸和傳感器；所述導向軌5由兩片相互對稱的滑板和彈簧機構組成。

在本實施例中，所述軸承和帶輪上料機構包括轉動轉柱9、設于所述轉動轉柱9上的擺桿組、設于所述擺桿組上端的擺盤10及物料槽11，所述擺桿組包括若干環形陣列分布的擺桿12，所述擺盤10上設有缺口，所述缺口與所述擺桿12相互配合；所述物料槽11為兩塊相互垂直的所述物塊拼接合成，所述物料槽11一端設有與所述擺桿組配合的進料口，所述進料口一端設有補料氣缸13，所述物料槽11垂直連接處設有推料氣缸141，所述物料槽11另一端設有出料口，所述軸承和帶輪上料機構還包括上料傳感器和步進電機，所述上料傳感器與所述擺桿組配合連接，所述步進電機與所述轉動轉柱9鏈接；所述軸承你和帶輪上料機構數量為三個，分別為下端軸承上料機構、上端軸承上料機構和上端帶輪上料機構。

在本實施例中，所述軸承和帶輪裝配機構還包括受壓槽14、導向盤15及彈簧柱16，所述受壓槽14設于所述出料口處，所述導向盤15設于所述受壓槽14上方，所述彈簧柱16設于所述受壓槽14上與所述導向盤15配合，所述伺服壓力機設于所述導向盤15上方且與所述受壓槽14配合，所述軸承和帶輪裝配機構還包括與所述受壓槽14鏈接的往返氣缸；所述軸承和帶輪裝配機構數量為兩個，為下端軸承裝配機構和上端軸承和帶輪裝配機構，所述下端軸承轉配機構與所述下端軸承上料機構配合，所述上端軸承和帶輪裝配機構同時與所述上端軸承上料機構和上端帶輪上料機構相互配合。

在本實施例中，所述轉子總成裝配一體機還包括控制系統，所述傳感器、上料傳感器、氣缸、推動氣缸、伺服壓力機及反饋裝置均與所述控制系統電性連接。

如圖7所述，所述轉子總成裝配一體機工作流程系統：在A（轉子和軸預裝機構）完成轉子芯和軸預裝，由B（帶輪和軸承上料區）提供帶輪和軸承的，經過C（下端軸承壓入機構）完成軸和下端的軸承裝配， D（工步位移機械手）將半成品拿到E（上端軸承和帶輪壓入機構）進行帶輪和上端軸承的裝配，不合格的被放置在F(NG待處理裝置)處，合格的經傳送帶運往下一個成品區。

本發明應用于電機轉子裝配的技術領域。

雖然本發明的實施例是以實際方案來描述的，但是并不構成對本發明含義的限制，對于本領域的技術人員，根據本說明書對其實施方案的修改及與其他方案的組合都是顯而易見的。
